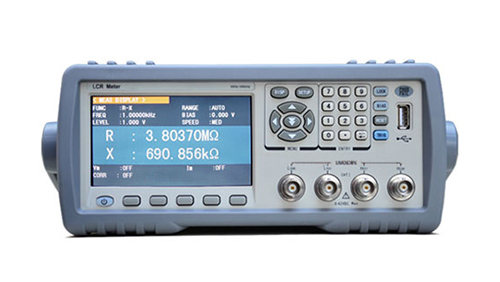

TH283X系列是新一代低成本,高性能緊湊型LCR數字電橋,采用新型工藝和高密度電路設計,濃縮大型LCR測試儀的精華,緊湊,小巧.取消傳統機械電 源開關,采用軟件控制電源開關.0.05%的基本精度和良好的測試穩定性可與高端機型媲美.配備4.3寸LCD顯示屏和升級的界面系統.美觀大方,操 作簡便.儀器提供豐富的接口,兼容標準SCPI指令,可方便地組成各種測試系統,滿足檢驗,生產,科研的各種需求. 性能特點 ■ 低成本、高性能、小體積的LCR測試儀 ■ 4.3寸TFT液晶顯示 ■ 軟電源開關 ■ 中英文可選操作界面 ■ 高200kHz測試頻率 ■ 6位讀數分辨率 ■ 10mVrms-2.0Vrms可編程測試電平。內置0-±5V/50mA偏置源 ■ DCR測試功能,50mV-2V可編程測試電平,分辨率10微歐 ■ Ls-Rd/Lp-Rd功能(L,Rd同時顯示) ■ 高測試速度13ms/次 ■ 30Ω歐姆、100Ω歐姆可選信號源阻抗 ■ 電壓電流監視和自動電平調整功能 ■ 內建比較器,10檔分選和計數功能 ■ 支持U盤文件存儲,可通過U盤升級儀器程序 ■ RS232,RS485,USB,HANDLER,GPIB接口 ■ 單組變壓器參數測試功能(僅部分機型) ■ Rd意思是DCR 技術參數 基本測量準備度(詳見技術說明書) | LCRZ | 0.05% | | DCR、圈數比 | 0.10% | | 校準條件 | 預熱時間:≥30分; 環境溫度:23±5℃; 信號電壓:1Vvrms 清零:OPEN、SHORT后: 測試電纜長度:0 m | | | 測試信號頻率 | 50Hz-100kHZ,34點 50Hz 60Hz 75Hz 100Hz 120Hz 150Hz 200Hz 250Hz 300Hz 400Hz 500Hz 600Hz 750Hz 1kHz 1.2Khz 1.5kHz 2kHz 2.5khz 3kHz 4kHz 5kHz 6kHz 7.5kHz 10kHz 12kHz 15kHz 20kHz 25kHz 30kHz 40kHz 50kHz 60kHz 75kHz 100Khz | | 信號源輸出阻抗 | 30歐姆、100歐姆可選、±1% @1kHz | | AC測試信號電平 | 正常 | 10mV-2Vrms | | 小分辨率:10mV 準確度:10%x設定電壓+2mV | | | 100μA-20mArms | | 小分辨率:0.1mA | | DCR測試信號電平 | 1V DC | | LCR數字電橋測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR | | DCR顯示范圍 | 0.00001Ω-999.999MΩ | | LCR參數顯示范圍 | |Z|, R, X 0.00001Ω-99.9999Ω |Y|, G, B 0.00001μs-99.9999s C 0.0000pF-9.99999F L 0.00001μH-99.9999kH D 0.00001-9.99999 Q 0.00001-99999.9 θ(DEG) -179.999-179.999 θ(RAD) -3.14159-3.14159 △% -999.999%-999.999% | | 顯示位數 | 6 | | 測量時間(≥10kHz) | 快速:75次/秒(13ms),中速:11次/秒(90ms)慢速:2.7次/秒(370ms) | | 等效電路 | 串聯,并聯 | | 量程方式 | 自動,保持 | | 觸發方式 | 內部,手動,外部,總線 | | 平均次數 | 1-255 | | 清零功能 | 開路,短路,負載 | | 數學運算 | 直讀,ABS,% | | 觸發延時設定 | 0--60.000s, 1ms步進 | | 步進延時設定 | 0--60.000s, 1ms步進 | | 列表掃描 | ●10點列表掃描 ●可對頻率,AC電壓/電流,內/外 DC偏置電壓/電流進行掃描測試
●每掃描點可單獨分選 | | | | 比較器功能 | 10檔分選,BIN1∽BIN9、NG、AUX | | 檔計數功能 | | PASS,FALL前面板LED顯示 | | 內部非易失性存儲器 | 100組LCRZ儀器設定文件 201次測試結果 | | 外部USB存儲器 | 儀器設定文件,CSV數據文件,截屏(GIF圖像) | | 接口 | 控制接口 | HANDLER | | 通訊接口 | USB HOST,RS232C,RS485(選件),GPIB(選件) | | 存儲器接口 | USB DEVICE(U盤存儲或條形碼掃描) | | | | | | |
|
