BR2983系列硅堆正向浪涌試驗臺

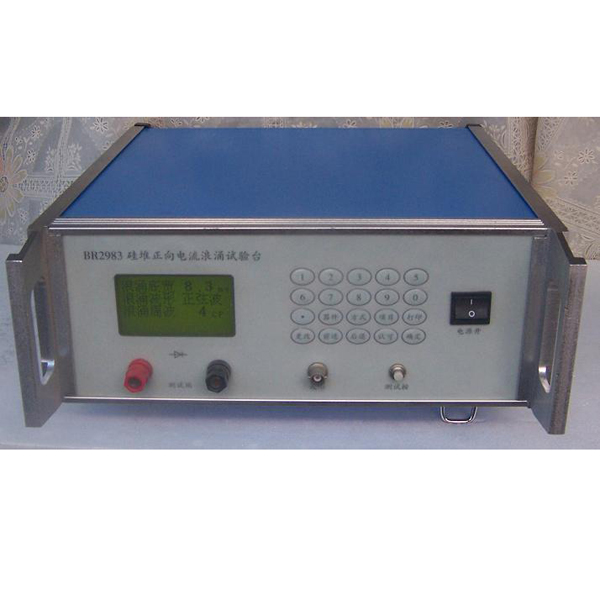

BR2983型微機控制硅堆正向電流浪涌試驗臺

本機特點：

    符合GB4023.Ⅳ,IEC747-2.Ⅳ標準的試驗方法。

正向電流和浪涌電流恒流,不隨負荷而變化。

浪涌電流周波數和底寬度可選。

    每次可試驗管子1只。

    浪涌電流/正向預置時不需連接被試管,使用方便。

    有浪涌電流波形輸出接口,便于用示波器監測。

LCD液晶顯示。

可用于高可靠穩壓管的反向浪涌試驗。

BR2983型微機控制硅堆正向電流浪涌試驗臺是根據GB4023-86《普通整流二極管》的標準中規定的試驗方法設計的。本機的正向電流是50/60Hz半波，具有恒流特性。當被測管電壓降變化時，其值基本不變。本機的浪涌電流是由機內儲能電容放電，大功率器件整形成正弦半波的，亦具有恒流特性。

浪涌電流、正向電流、浪涌周波數和底寬均是通過主機的LCD顯示及開機后由鍵盤預置。

本機亦可用于高可靠穩壓管的反向浪涌試驗。試驗時，將將被試管反接即可。

本機有波形輸出口，可用示波器監測浪涌波形。

本機的使用條件為SJ2075-85的第Ⅱ組。

本機的結構框圖如下:

一；技術指標；

正向電流:

    范    圍:   5mA-500mA,半波平均值；

    準 確 度：  ≤±5％±1mA;(10mA-500mA)

波    形：  底寬8.3/10ms正弦半波；(可擴充1個其它波形)

管子正向

峰值電壓： <100v;(if(av)≤50ma< span="">和IFSM≤10A時);

           <40V; (IF(AV)≤100mA和IFSM≤20A時);

           <20V; (IF(AV)≤200mA和IFSM≤30A時);

           <12V; (IF(AV)≤400mA和IFSM≤40A時);

   開路電壓：  ≥200V (大值);

浪涌電流：

范    圍：  100mA-40A;峰值；

準 確 度：  ≤±2.5％±5mA(0.1A-3.99A)；和≤±2.5％±50mA(4-40A)；

波    形：  底寬8.3/10ms正弦半波；(可擴充波形同正向電流)

周 波 數：  1-20個可預置；

本機含打印功能,可連接并口的愛普生系列和兼容打印機。

使用條件：

    電源電壓：  220V±5％；         電源頻率：  50-60Hz;

    環境溫度：  0-40℃;             相對濕度：  ≤80％RH;

連續工作：  8小時;

其   它：

外形尺寸:   340X380X145(mm);    重    量：  7Kg;

消耗功率：  ≤80VA;

本機附件

高頻電纜  1根   電源電纜    1根   浪涌電流連線      2根

2A保險絲  2支   說明書      1份   測試數據證明書    1份

二；使用方法；

開機后先顯示“自檢”并自檢各點電壓，顯示“默認測試條件TO….”后顯示上次設置的參數(第一頁)：

第一頁顯示：

浪涌底寬   10/8.3ms←     浪涌脈沖底寬選擇：  在10ms和8.3ms兩者間選擇。

浪涌波形   SIN/其它       波形選擇：          選SIN為正弦半波，另一個備用。

浪涌周波  1 to 20 浪涌周波數選擇：    1-20周波數內可選。

浪涌電流大設置應不超出40A除以周波數。若超過，本機會刪除輸入數據并要求重新輸入。

在箭頭←指的欄表示該欄可以修改，按“前進”鍵箭頭←指的位置下移，按“后退”鍵箭頭←指的位置上移。

更改方法；浪涌波形, 浪涌底寬用“更改”鍵更改。浪涌周波的更改為：先按“更改”鍵，再輸入數字，再按“認可”存儲。

本頁如無其它更改，按“確定”后轉第2頁。若要改動其它欄，先按“前進”、“后退”鍵將箭頭←移到該欄再修改。

第二頁顯示：

IF(AV)(mA) xxx  ←       正向電流(mA),范圍5-500mA。

IFSM(A)   xxx.x        浪涌電流(A)，范圍0.1-40.0A。

VFM(V)    xxx.x        預設正向壓降(V),范圍120V內。對穩壓管即穩壓值。

系數K     x.x          浪涌壓降/正向壓降比,在1.5/2.0/2.5三檔選取。

同第1頁相當：在箭頭←指的欄表示該欄可以修改，按“更改”鍵原值消失，使用數字鍵和小數點輸入數字，按“認可”存放。本頁如無其它更改，再按“確定”后轉測試前準備工作。若要改其它欄，先按“前進”、

“后退”鍵將箭頭←移到該欄再修改。

修改系數K時, 按“更改”鍵就可選擇K=1.5/2.0/2.5之一。

一般說來,系數K取1.5已經足夠,只有選K=1.5時發現浪涌時波形缺損,才可酌情將K值調高。要發現浪涌時波形缺損，可用示波器監測。用示波器在BNC波形插口監測時，沒有必要考慮測試儀器和示波器共地問題，直接連接就可。

一般情況下，當IFSM大于正向額定電流的20倍時，有可能K需要大一些。

按“確定”后,本機按IFSM,VFM,系數K和機內元件參數算出機內儲能電容應充電電壓且充好電,充電過程顯示“電源正在調整!”且顯示第3頁。如本機算出所需充電電壓>235V,就會顯示“VF過大,不能測試！”2秒,再顯示第3頁。

第3頁顯示：

按測試加正向

或更改,打印,

按極性接通被試管，要加正向電流按“測試”鈕。按“更改”鍵本機重新設置參數。要打印設置參數按“打印”鍵。如按“測試”鈕,進入第4頁。

第4頁顯示：

加電時間xxx(S)

浪涌按測試鈕!

            （測試穩壓管應反接）

加正向和浪涌電流期間會聽到機內繼電器動作的聲音。這時浪涌電流接線柱帶有較高電壓，操作員應離開與接線柱相連導線和被試器件。

再按“測試”鈕即加浪涌電流，浪涌后顯示3秒鐘的第5頁：

第5頁顯示：

浪涌完成,

選下一管!

參考VFM(V) xxx.x

計數:     xxxxx

  浪涌以后, 正向電流同時關閉，且返回第3頁顯示：

本機沒有不設置正向電流的功能，如不要正向電流，可將其設到小(5mA)。

本機正向電流的設置不會和浪涌電流重疊。即IFSM設置的數值和IF(AV)設置的數值在浪涌時不會疊加。

不要在還連接著被試管時關機，否則因關機時微機對機內各部件失控而有可能導致大電流將被試管或機內元件損壞。

當IF(AV)設置≥300mA時，正向電流通過時間應小于20秒，以免機內器件

過熱損壞。

    要注意硅堆的耐浪涌能力和結溫是密切相關的，在100℃就比25℃下耐浪涌能力要降低20-25%。因此加額定正向電流且取得熱平衡后再浪涌就更為嚴酷。用戶可根據實際情況選用相應的試驗方案。

三；工作原理：

TR11、12，IC3A及相關元件組成正向電流/浪涌電流產生電路。正向電流和浪涌電流的值分別由IC4、5產生，而波形和8.3/10ms的控制由IC10經IC8-9產生。D5,TR10、IC3b為被試管VFM的測試電路。R17,18分壓為測試大電容充電電壓提供分壓,多路AD變換器由IC12實現。IC7提供了在正向電流和浪涌電流分別輸出時的隔離信號之通路。而IC11為總控制微處理器。指令均由IC11處理、判斷其合理性、發出控制信息，它還接受鍵盤的參數設置輸入和向LCD顯示器發出顯示數據、將打印數據送到打印的任務。IC15為IC11的口擴展電路,IC13為驅動器,IC14記憶設置數據以便下次調用。

IC16,18為主電源，TR7-9、C4-6及相關元件為浪涌儲能電源，J5,J7在IC2a,b的協同下協同TR11、12，IC3A產生正向電流/浪涌電流。

J1-3為選擇浪涌儲能電源的繼電器,控制其電壓輸出的是IC6,IC2D及TR1-6差分放大管。CPU(IC11)根據計算決定用哪一個電源及充到多少電壓,以盡量使浪涌輸出管處于較安全的區域工作。J4、J6在被試管需加電時接通，以便減低使用中的觸電危害性。

四；檢驗方法：

    本機的檢驗應備有數字/存儲示波器1臺，0.1級數字電壓表1塊, 100Ω,10Ω(兩端),0.5Ω,(均為2W,0.2級)四端標準電阻一組。

4.1   正向電流的檢驗:

4.1.1 正向電流用10Ω兩端標準電阻接入“測試端”接線柱，用(平均值)直流數字電壓表測出電阻兩端的電壓然后換算成電流值，其值應在下表范圍內：

4.1.2 正向電流的波形和底寬度由示波器在電阻兩端定性測量。

4.1.3 正向電流檢測時將VFM設在15V,IFSM設在小值0.1A，K=1.5。

    4.2   浪涌電流的檢驗:

4.2.1 浪涌電流在4-40A和以下時，分別用0.5Ω,10Ω的標準電阻(0.5Ω用四端標準電阻應能通過該大電流)接入測試端接線柱，用示波器測電阻取樣端波形和底寬度 (10Ω標準電阻在緊靠電阻兩端取樣)，其峰值應在下表范圍內：

4.2.2 浪涌電流的周波數應正確，電流波形由示波器定性測試。

4.2.3 浪涌電流檢測時將VFM設在12V,IF(AV)設在小值5mA，K=1.5。

測試注意:

由于浪涌電流兩接線柱對本機機箱均為高電位。因而，用示波器測試時應特別注意示波器的共地不得與本機箱體(共地)連通(例如：示波器或本機的電源電纜不得有接地線，以免通過插座將兩機箱連通。簡便的辦法是；使用沒有接地線的電源插座板)。否則會造成浪涌電流對地短路而損壞儀表。

測試時浪涌電流兩接線柱對本機機箱均為高電位。瞬間高壓達200多伏，要注意人身安全。

在IFSM設10A,VFM設50V及IFSM設10A,VFM設100V時,本機能正常行進

程序到第3頁顯示，即能正常工作。
