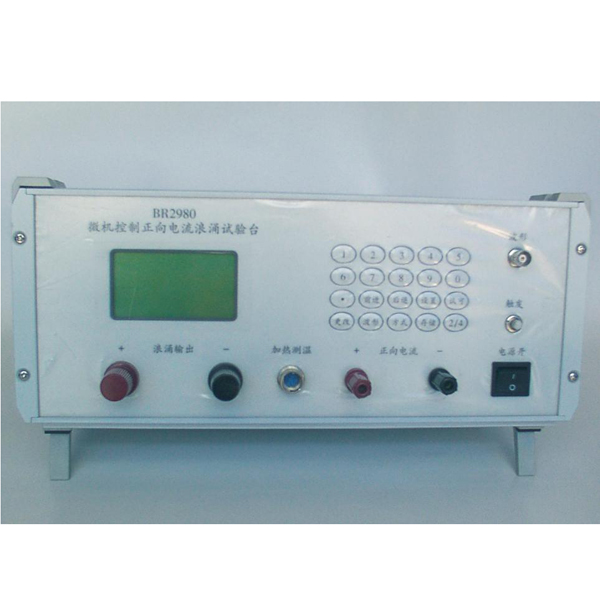

BR2980系列二極管正向電流浪涌試驗臺 BR2980型微機控制正向電流浪涌試驗臺 本機特點： 符合GB4023.Ⅳ,IEC747-2.Ⅳ標準的試驗方法； 正向電流恒流,不隨外電及負荷而變化； 浪涌電流恒流,不隨外電及負荷而變化； 浪涌電流周波數和底寬度可選。 帶有加溫盒,可對被試管的環境加溫； 每次可試驗管子15只，亦可單只試驗； 浪涌電流/正向預置時不需插被試管,使用方便； 有浪涌電流波形輸出接口,便于用示波器監測； 進口機箱,LCD液晶顯示。 浪涌和正向電流可選合并輸出。

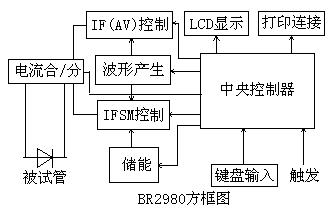

BR2980型微機控制正向電流浪涌試驗臺是根據GB4023-86《普通整流二極管》的標準中規定的試驗方法設計的。本機的正向電流是50/60Hz半波，具有恒流特性。當被測管數量、壓降及外電壓變化時，其值基本不變。本機的浪涌電流是由機內儲能電容放電，大功率器件整形成正弦半波的，具有恒流特性。 本機對被試管的環境溫度控制，通過專用的加溫測試盒實現。在盒內接上被試二極管，即可進行預置溫度、加熱、加正向電流及浪涌電流等操作，且具有自動測溫、控溫功能。在合內被試二極管對于正向電流是串連的，而浪涌電流則通過加溫測試盒的開關逐個加于被試二極管，浪涌電流、正向電流和合內溫度通過主機的LCD顯示及開機時由鍵盤預置。當不用加溫測試盒時也可以試驗單支二極管，這時顯示的是環境溫度，其它顯示照常。 試驗單支二極管時，可使用極限測試功能。且在規定上下限浪涌電流范圍內選擇電流增量和設置間隔浪涌時間，以規范操作規程。 本機用于可控硅的浪涌試驗時要外備可控硅DC觸發電源。試驗時，將DC觸發電源加于可控硅的觸發極和陰極間即可。 本機有浪涌波形輸出口，可用示波器監測浪涌波形。 本機的使用條件為SJ2075-85的第Ⅱ組。 本機的結構框圖如下：  一；技術指標； 正向電流: 范 圍: 0.5-5A(15管同時)和1-20A(單管);半波平均值； 準 確 度： (0.5-18A)≤±10％±3字; 波 形： 底寬8.3/10ms接近正弦半波； 可串管子： 15個(IF(AV)≤5A時); 開路電壓 ≥16V(峰值); 恒流性能: ≤1.5％(RL=0.5Ω/1Ω,IF(AV)=5A)； 浪涌電流： 范 圍： 10-800A;峰值； 準 確 度： ≤±2.5％±0.3A(10-79.9A)；和≤±2.5％±1A(80-800A)； 波 形： 底寬8.3/10ms正弦半波；(可擴充1個其它波形) 周 波 數： 1-20個可預置； 浪涌間隔： 5-255s時間可預置; 合內溫度預置： 范 圍： 40-80℃(小值受被測管發熱限制); 誤 差： ≤±3℃; 環境溫度測試： 范 圍： 0-40℃； 誤 差： ≤±3℃;(因測試的是機箱內溫度，僅供參考) 本機含打印功能,可連接愛普生系列和兼容打印機。 使用條件： 電源電壓： 220V±5％； 電源頻率： 50-60Hz; 環境溫度： 0-40℃; 相對濕度： ≤80％RH; 連續工作： 8小時; 其 它： 外形尺寸: 340X380X145(mm); 重 量： 12Kg; 消耗功率： ≤240VA; 本機附件 加溫測試盒 1個 高頻電纜 1根 電源電纜 1根 正向電流連線 2根 浪涌電流連線 2根 3A保險絲 2支 說明書 1份 測試數據證明書 1份 (加溫測試盒在IF(AV)<6a,ifsm<300a使用,適合于軸向塑封管) 二；使用方法； 開機后先顯示“默認測試條件TO….”后顯示過去設置的參數： LIMITVAL NO/YAS← 浪涌極限(摸底)測試選擇：選NO為常規浪涌，選YAS為極限測試。 CYCLE? 1 to 20 浪涌周波數選擇： 1-20周波數內可選。 PRINT? NO/YAS 打印選擇： 選NO為不打印，選YAS為打印。 MELD? NO/YAS 正向和浪涌電流合并選擇: 選NO為不合并，選YAS為合并。 WAVEFORM SIN/EXP 波形選擇： 選SIN為正弦半波，另一個備用。 10/8.3ms 10/8.3ms 浪涌脈沖底寬選擇： 在10ms和8.3ms兩者間選擇。 Augment 5%/10% 增量選擇： 在極限測試時選每次浪涌遞增比。 COUNT? NO/YAS 計數選擇： 選NO為不計數，選YAS為計數。 在箭頭←指的欄表示該欄可以修改，按“前進”鍵箭頭←指的位置下移，按“后退”鍵箭頭←指的位置上移。 更改方法；浪涌極限測試用“方式”鍵更改。合并選擇用“2/4”鍵更改。波形選擇用“波形”鍵更改。打印選擇、浪涌脈沖底寬、增量選擇、計數選擇用“更改”鍵更改。浪涌周波的更改為：先按“更改”鍵，再輸入數字，再按“存儲”存放。 本頁如無其它更改，按“認可”后轉第2頁。若要改動其它欄，先按“前進”、“后退”鍵將箭頭←移到該欄再修改。 當正向電流≥6A或浪涌極限(摸底)測試選擇開啟時，正向電流合并到浪涌電流輸出。浪涌極限(摸底)測試開啟時，浪涌周波數自動設為1。 在選常規浪涌時，浪涌周波數可設置。增量選擇不起作用。 第二頁顯示： IF(AV)(A) x.xx ← 正向電流(A) IFSM(A) xxx.x 浪涌電流(A) TW(℃) 40-80 合溫設置(40-80℃),不用合無效。 同第1頁相當：在箭頭←指的欄表示該欄可以修改，按“更改”鍵原值消失，使用數字鍵和小數點輸入數字，按“存儲”存放。本頁如無其它更改，再按“認可”后轉第3頁。若要改其它欄，先按“前進”、“后退”鍵將箭頭←移到該欄再修改。 設置應不超出范圍。若超過，本機會刪除并要求重新輸入。當正向電流設在6-20A之間時，第1頁的正向和浪涌電流合并選擇欄會自動選擇合并。 浪涌電流大設置應不超出800A除以周波數。若超過，本機會顯示： “浪涌周波x大限定xxA!” 且刪除輸入數據并要求重新輸入。 浪涌極限(摸底)測試開啟時，浪涌電流的設置無效。以第三頁浪涌開始和終止電流代替。浪涌極限(摸底)測試關閉時，即常規浪涌方式，顯示直接跳第4頁。 第3頁為開啟了“浪涌極限(摸底)測試”才顯示：浪涌開始電流(A) xxx ← 浪涌終止電流(A) xxx 浪涌時間間隔 xxx 要注意浪涌終止電流要大于浪涌開始電流，操作方法為；在箭頭←指的欄表示該欄可以修改，按“更改”鍵電流值消失，應使用數字鍵和小數點輸入數字，按“存儲”存放。浪涌開始和終止電流大設置值為 800A。浪涌時間間隔大設置值為255s。 本頁如無其它更改，再按“認可”后轉后頁。若要改其它欄，先按“前進”、“后退”鍵將箭頭←移到該欄再修改。 第4頁在正向電流設置≥6A和選浪涌極限(摸底)測試時將自動合并到浪涌輸出端子輸出，并顯示：(正向電流設置<6a不顯) 正向和浪涌輸出將合并 接著顯示： 裝好管子 按觸發加 正向電流！ 或重設置 按“設置”鍵回首頁重新設置。 在加溫合內接管子或者選正向和浪涌電流合并時直接將管子連于浪涌輸出端口時，如按“觸發”鈕即加正向電流，這時顯示： 浪涌電流 xx.x(A) 加電時間 (s) xxx 環境/合內溫度(℃) xx 浪涌觸發 NO:xxxxx 當有加溫合時，操作員在看加電時間和合內溫度到達時按下“觸發”鈕對管子進行浪涌。操作員在加電時間到即可按下“觸發”鈕對管子 進行浪涌。按下“觸發”鈕1秒內放開(自動記憶)。對常規浪涌測試顯示： 浪涌電流 xx.x(A) 加電時間 (s) xxx 試驗完成！ 選下一管 NO:xxxxx 其中第四行數字為被試管編號。非浪涌極限(摸底)測試條件下如試驗周波>1，按下“觸發”鈕后本機會按所選周波數對被試管進行試驗，試驗結束顯示計數值。 對于極限浪涌測試則顯示： 浪涌電流 xx.x(A) 剩余時間 xx 環境溫度 xx 浪涌觸發 NO:xxxxx 浪涌電流指的是剛才的浪涌電流值。 剩余時間是在第3頁所設浪涌時間間隔倒計數值。 當剩余時間到0時，就會自動增大前面所設的百分比增量對同一被試管再行浪涌直到大設置值。(也許有必需每浪涌一次測一下管子的好壞) 可以在浪涌結束后檢測被試管有否損壞來判斷該管的承受浪涌能力。但是，只限于測試開短路來判斷試驗是否通過不一定是合理的，大多情況下還得將被試管測試正反向參數才能判定試驗是否通過。 浪涌輸出時，本機會發出短促的報警聲，而結束浪涌時發出稍長的報警聲。 浪涌的結束值在小于浪涌終止電流設置值5-10%范圍。（與增量設置有關） 顯示“裝好管子按觸發加正向電流！”時，按“設置”鍵可重設各參數。 本機沒有關去正向電流的功能，如不要正向電流，可將其設到小。 不要在還連接著被試管時開、關機，否則因關機時單片機對機內各部件失控而導致極大電流將被試管或機內元件損壞。 當IF(AV)設置≥12A時，正向電流通過時間應小于10秒，以免機內器件過熱損壞。 IFSM設置的數值和IF(AV)設置的數值在浪涌時會疊加。如不需要疊加，可將IF(AV)設置到小。(如0.1A) 浪涌電流流過的通路應有足夠的導線面積以便電流的正常通過。夾持被浪涌管的夾子端面應導電良好和夾持有力，以防打火。 當電源電壓不足等原因，有時插上加溫測試合后會自動觸發，可臨時斷開浪涌的一端連接線繼續加溫，到溫度達到后會自然消除該現象。 三；工作原理： TR1、2，IC1，J3、4及相關元件組成正向電流產生電路。12支TR3，IC2a，J5及相關元件組成浪涌電流產生電路。正向電流和浪涌電流的值分別由IC8、9產生，而波形由IC6、IC11-15產生，IC23、TR6為浪涌寬度8.3/10ms的控制。TR9、IC20a為被試管開短路判別。IC24為環境/加溫合溫度變換器，而IC25和在加溫合內的元件為溫度傳感器。IC3提供了在正向電流和浪涌電流分別輸出時的隔離精密傳輸信號之通路。指令均由IC16處理、判斷其合理性、發出控制信息，它還接受鍵盤的參數設置輸入和向LCD顯示器發出顯示數據、以及將打印數據送到打印機的任務。IC17為IC16的口擴展電路。 IC18為主開關電源，D4-5、TR2，TR4、C36及相關元件為浪涌?jī)?chǔ)能電源，而IC1在IC3控制下以高速開關調制電源的方式產生正向電流。 四；檢驗方法： 本機的計量應備有數字存儲示波器1臺,0-100℃點溫度計1支，0.2級數字電壓表1塊,0.1Ω,0.01Ω,0.001Ω(5W,0.2級)四端標準電阻一組。1Ω50W電阻和0.05Ω30W電阻各一只。 4.1 正向電流的檢驗: 4.1.1 正向電流在6A以下時，設置在分別輸出，用0.1Ω四端標準電阻串聯1Ω50W電阻接入“正向電流”接線柱，用(平均值)直流數字電壓表測出電阻兩端的電壓然后換算成電流值，其值應在下表范圍內：(6-20A四端電阻用0.01Ω,5W，串聯0.05Ω30W電阻。接入改在“浪涌輸出”接線柱，設置在合并輸出) 檔級 | 6A(自動),(電阻1Ω,50W) | 20A(電阻0.05Ω,30W) | 顯示 | 0.5A | 1.0A | 1.99A | 3.0A | 5.0A | 10.0A | 18.0A | 實測 | 0.42A ～ 0.58A | 0.88A ～ 1.12A | 1.76A ～ 2.22A | 2.4A ～ 3.6A | 4.2A ～ 5.8A | 8.7A ～ 11.3A | 15.9A ～ 20.1A |
4.1.2 正向電流的波形由示波器在電阻兩端定性測量。 4.1.3 正向電流的輸出在<6a且不設合并輸出時在“正向電流”的端子測量。>=6A則在“浪涌輸出”端子測量。 4.2 浪涌電流的檢驗: 4.2.1 浪涌電流在10-200A，500-800A時，分別用0.01Ω，0.001Ω的四端標準電阻接入浪涌輸出接線柱(四端標準電阻應能通過該大電流)，用示波器測電阻兩端波形，其峰值應在下表范圍內：(設置浪涌電流的同時應將正向電流設置到0) 檔級 | 80A(自動) | 800A(自動) | 預置 | 10.0 | 20.0 | 50.0 | 100 | 200 | 500 | 800 | 實測 | 9.55 ～ 10.45 | 19.3 ～ 20.7 | 48.5 ～ 51.5 | 96 ～ 104 | 193 ～ 207 | 485 ～ 515 | 778 ～ 822 |
4.2.2 浪涌電流的周波數應正確，電流波形由示波器定性測試。 由于浪涌電流兩接線柱對本機機箱均為高電位。因而，用示波器測試時應特別注意示波器的外殼不得與本機箱體連通(例如：示波器或本機的電源電纜不得有接地線，以免通過插座將兩機箱連通。簡便的辦法是；使用沒有接地線的電源插座板)。否則會造成浪涌電流對地短路而損壞儀表。 4.3 加溫合內溫度的測試： 加溫測試盒內的溫度用點溫度計測量，當本機顯示的加溫測試盒內溫度達到預置值后，還應等待5-10分鐘，讓盒內溫度和點溫度計及盒內測溫元件的溫度平衡。點溫度計頭部應置于相當于被試二極管中部的位置，而不應置于過高和過低處或盒的兩頭。 BR2980裝箱單 1 | 主機 1臺。 |
| 2 | 加溫測試盒 1個。 | IF(AV)<6A, IFSM<300a用 | 3 | 高頻電纜 1根。 |
| 4 | 電源電纜 1根。 |
| 5 | 正向電流連線 2根。 | IF(AV)<6a用,長380,0.75mm2 | 6 | 浪涌電流連線 2根。 | IFSM<300a用,長200+280,4mm2 | 7 | 3A保險絲 2支。 |
| 8 | 說 明 書 1份。 |
| 9 | 測試數據書 1份。 |
|
附錄：不加正向電流進行浪涌時，大約浪涌耐量會比加正向電流時大15-20%。 在80℃環境下和在25℃環境下比，浪涌耐量會減低12-15%左右。
|
