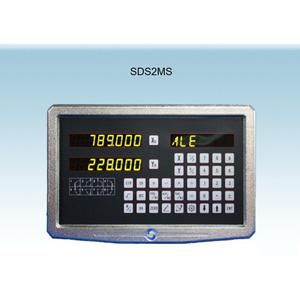

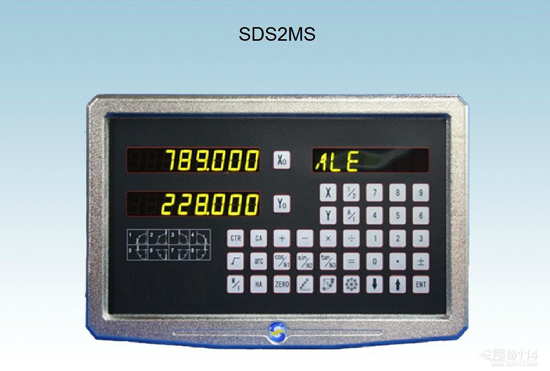

SDS2MS系列
數顯表

型號:

SDS2MS系列

查看同類

名稱:數顯表
選擇適合的光柵數顯表
1.您需要幾根軸數據的顯示窗口.
2.一般標配使用金屬外殼的,如果預算很低,有一款塑料外殼.

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

型號	名稱	顯示坐標 窗數	適合設備種類	備注說明
SDS2MS	光柵數顯表	2	鏜床,銑床	經濟型, 塑料外殼, 建議購買不銹鋼外殼的.

SDS2MS數顯表為多功能2坐標銑床專用數顯表，該表具備了很多圖形加工功能，分別有R圓弧功能、等分圓功能、斜面加工功能、斜線打孔功能、漸進內腔加工功能等，有了這些功能的輔助，可以大大的減少了加工圖形時難度。

SDS2MS數顯表功能：

公制/英制轉換；

絕對/相對；

分中功能；

簡易“R”功能；

圓滑“R”功能；

PCD圓周分孔；

200組零位記憶；

斜線打孔；

函數計算器；

矩形內腔漸進加工計算；

刀具直徑補償；

斜面加工；

零位自動追數；

線性誤差補償功能；

掉電記憶。

SDS2MS數顯表技術參數：

電壓范圍：AC80V-260V 50HZ-60HZ

功耗：25VA

工作溫度：0°C-45°C

儲存溫度：-30°C-70°C

相對濕度：＜90%（20±5°C）

重量：≈830g

坐標數：二坐標

顯示：帶符號7位顯示（兩軸或三軸）信息窗采用8位米字顯示符號輸出

倍頻數：4X

顯示箱允許輸入信號：TTL方波

允許輸入信號頻率：≤5M HZ

長度分辨率：5μm、1μm

操作鍵盤：密封薄膜式輕觸按鍵。

SDS2MS數顯表故障檢查及處理：

故障現象

故障原因

故障排除

數顯表不顯示

1、是否接通電源

2、是否合上

3、是否使用合適的電源電壓

4、光柵尺內部電壓短路

1、檢查電壓線，然后接通電源

2、合上電源開關

3、電源電壓供應在60-260V之間

4、拔下光柵尺接頭

數顯表外殼帶電

1、機床、數顯表外殼是否接地

2、220V電源是否對地漏電

1、機床、數顯表表外殼應良好接地

2、檢查220V電源

數顯表有一軸不計數

1、與另一軸的光柵尺對調操作，

是否再不計數

2、數顯表處于某種特殊功能時

1、若計數正常則是光柵尺故障；

若計數仍不正常則是數顯表故障

2、退出特殊功能

數顯表計數出錯，顯示的操作距離與實際距離不符

1、機床、數顯表是否良好接地

2、機床自身精度不良

3、機床的運行速度過快

4、光柵尺安裝不良，精度不夠

5、數顯表與光柵尺分辨率不符

6、操作尺寸單位與公英制不符

7、數顯表線性誤差補償設置不當

8、光柵尺超出使用范圍，讀數頭撞壞

1、機床、數顯表應良好接地

2、檢修機床設備

3、降低機床運行的速度

4、重裝光柵尺，打好水平

5、重置數顯表的分辨率

6、轉換公/英制顯示

7、重置數顯表的線性誤差補償

8、維修光柵尺

光柵尺不計數

1、光柵尺超出長度使用范圍，讀數頭撞壞

2、光柵尺讀數頭摩擦尺殼堆積鋁屑

3、光柵尺讀數頭與尺體間隙大

4、光柵尺金屬管件損壞，造成內部線路短路或斷路

1、維修光柵尺

2、維修光柵尺

3、維修光柵尺

4、維修光柵尺

光柵尺有時不計數

1、光柵尺的小車體與鋼球分離

2光柵尺讀數頭內光柵玻璃磨損

3、光柵尺尺殼內光柵玻璃上有臟物

4、光柵尺讀數頭內小車鋼絲彈性不夠

1、維修光柵尺

2、維修光柵尺

3、維修光柵尺

4、維修光柵尺

光柵尺計數不準

（不能歸零）

1、光柵尺安裝不合理，精度不夠

2、長期使用，機床振動使固定讀數頭或尺身的螺絲松動

3、機床自身精度不準

4、數顯表的分辨率與光柵尺不符

1、重裝光柵尺，打好水平

2、上緊固定螺絲

3、檢修機床設備

4、重置數顯表的分辨率
